概述

本型泵系多級節段式離心清水泵，適用于礦山、工廠及城市給水、排水用。供輸送不含固體顆粒及磨料、不含懸浮物的清水或物理化學性質類似于清水的其它液體。

輸送液體的物理化學性質有特殊要求時，亦可以根據特殊要求改變泵的材質，使泵與所輸送液體物理化學性質相適應，改變材質后泵的性能參數和安裝尺寸與未經改變材質前的基本相同。

臥式多級離心泵按其使用范圍主要分為以下幾個類型:

1、D型：D型泵供輸送不含固體顆粒，溫度低于80℃的清水，或物理化學性質類似清水的液體，適于礦山或城市給排水工程之用。

2、DF型：DF型泵供輸送溫度為-20℃~ 105℃，不含固體顆粒的腐蝕性液體，也可作次高壓鍋爐給水泵用，泵進口允許壓力為0.6MPa。用戶可根據輸送介質的名稱、濃度、泵進口壓力、使用溫度比重等合理選用泵的材質、密封形式、泵的結構和確定電動機的容量。

3、DY型：DY型泵用于輸送不含固體顆粒，溫度-20℃ ~105℃，粘度小于120厘沲的油類和石油產品。

4、DM型：DM型泵用于輸送含少量固體顆粒，顆粒直徑小于0.5mm，溫度低于80℃的礦井水和類似液體。

5、DG型：DG型泵供輸送不含固體顆粒，溫度低于105℃的清水，或物理化學性質類似清水的液體，適用于中、小型和中、低壓鍋爐給水或輸送熱水及類似熱水的介質。

型號說明

如:

例1：D ( DF、DY、DM、DG ) 85-67×5 例2：100D16× 3

D-多級離心清水泵          100-泵進口直徑( mm )

DF-多級耐腐蝕離心泵       D-多級節段式離心泵

DY-多級離心冷油泵         16-泵單級設計點揚程（ m )

DM-多級耐磨離心泵         3-泵的級數

DG--多級鍋爐給水泵

85-泵設計點流量（㎡/h)

67-泵單級設計點揚程(m)

5-泵的級數。

D、DF、DY、DM、DG型泵的性能參數均相同。D型泵吸入口為水平方向；DG型泵的吸入口垂直向上；DF、DY、DM型泵吸入口水平或垂直向上；泵出口均垂直向上。D、DG、DM型泵大多采用軟填料密封，也可采用機械密封；DF、DY型泵一般采用機械密封。

結構說明

1、泵殼部分:

泵殼體部分主要由軸承體、前段、中段、后段、導葉、等用螺栓聯接成整體。前段吸入口中線呈水平線，后段吐出口中線與水平垂直。

2、轉子部分

轉子部分主要由軸及安裝在軸上的葉輪、軸套、平衡盤等零件組成。軸上零件用平鍵和軸螺母緊固使之與軸成為一體。整個轉子由兩端軸承支承在泵殼上，轉子部分中葉輪數目是根據泵的級數而定。

3、軸承部分

本型泵軸承有滑動軸承和滾動軸承兩種，按型號不同而定，均不承受軸向力。泵在運行

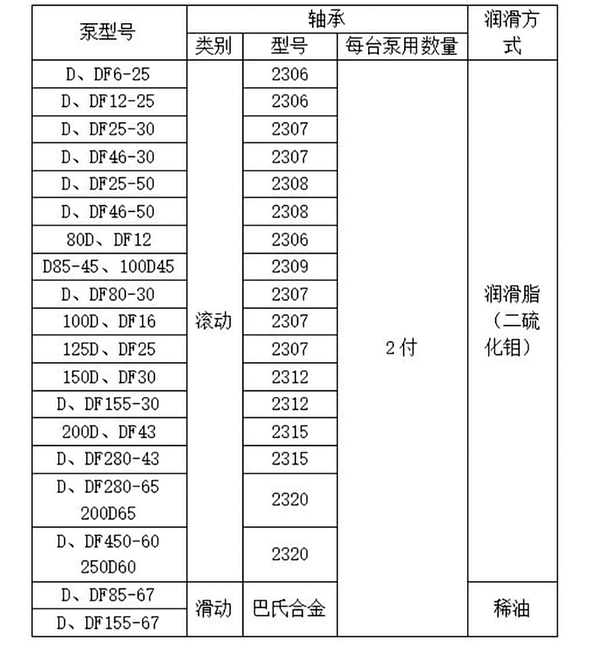

中應允許轉子部分在泵殼中軸向游動，不能采用向心球軸承。各型泵采用的軸承見表:

4、泵的密封

泵的前段、中段、后段之間密封面均采用二硫化鉬潤滑脂密封，轉子部分與固定部分之間靠密封環、導葉套、填料等密封，當密封環和導葉套的磨損程度已影響泵的工作和性能時應予及時更換。

本型泵在使用時，填料環的位置安放要正確，填料及填料的松緊程度必須適當，以液體能一滴一滴滲出為宜。禁止空車情況下運行。

5、平衡機構

平衡機構由平衡環、平衡套、平衡盤等組成。平衡機構用于平衡泵的軸向力。

6、泵的旋轉方向

本型泵的旋轉方向，從電機端往泵看，泵為順時針方向旋轉。

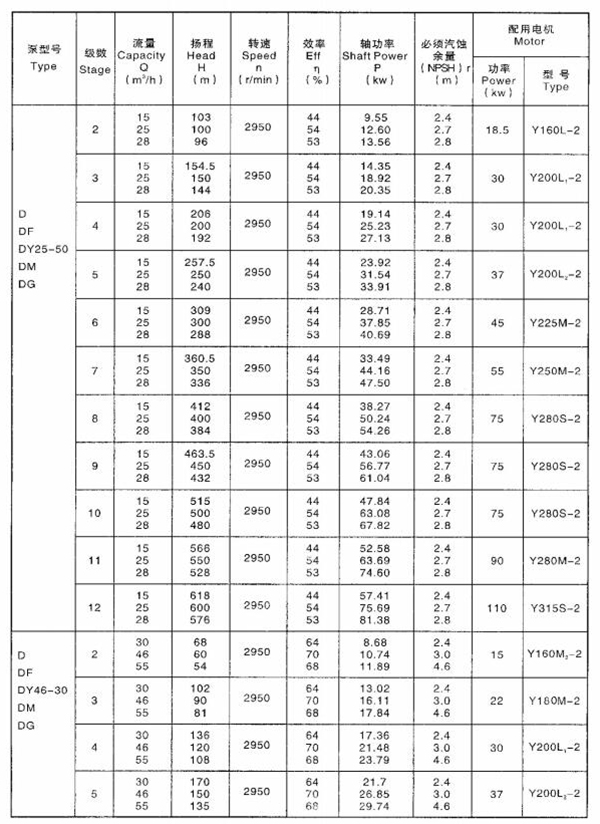

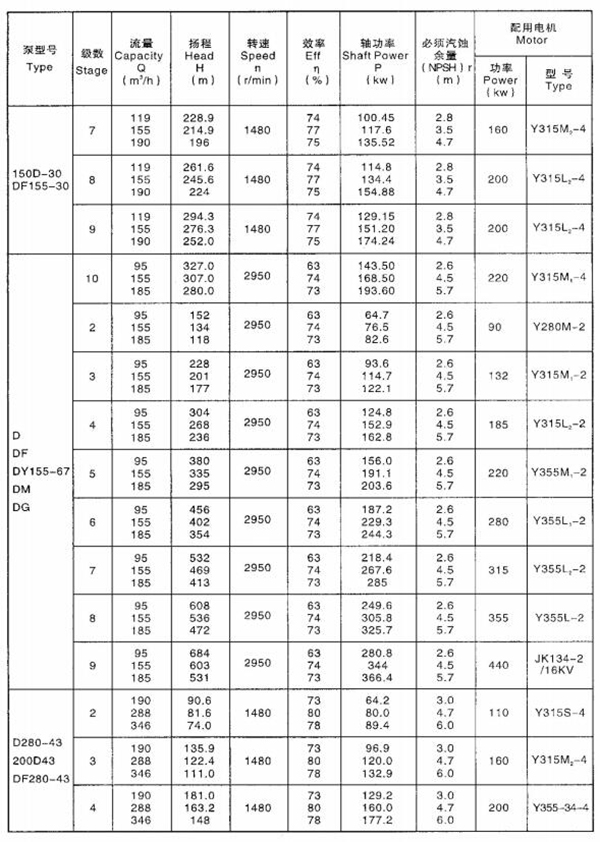

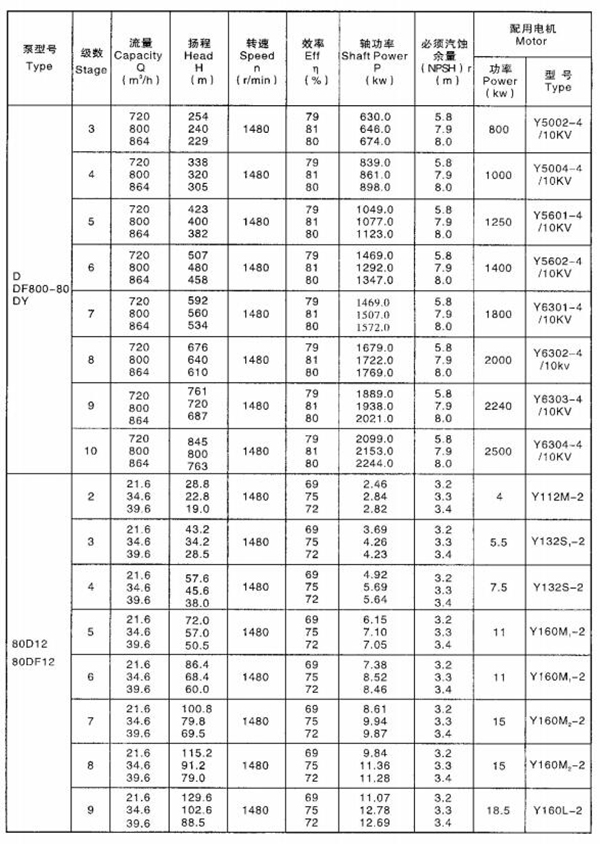

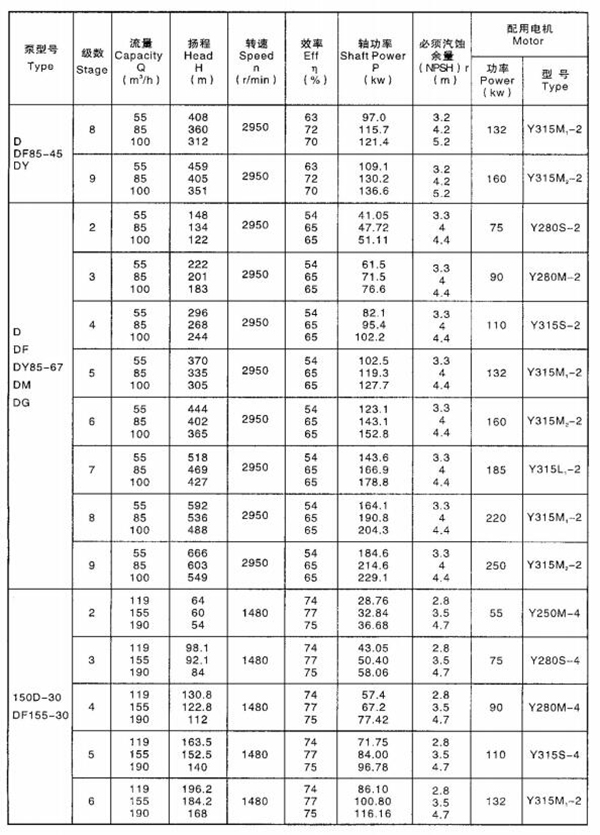

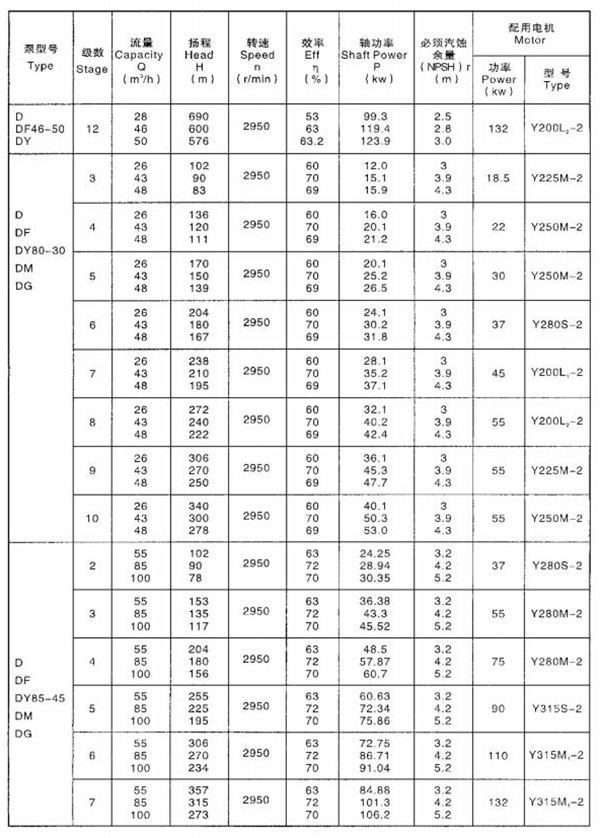

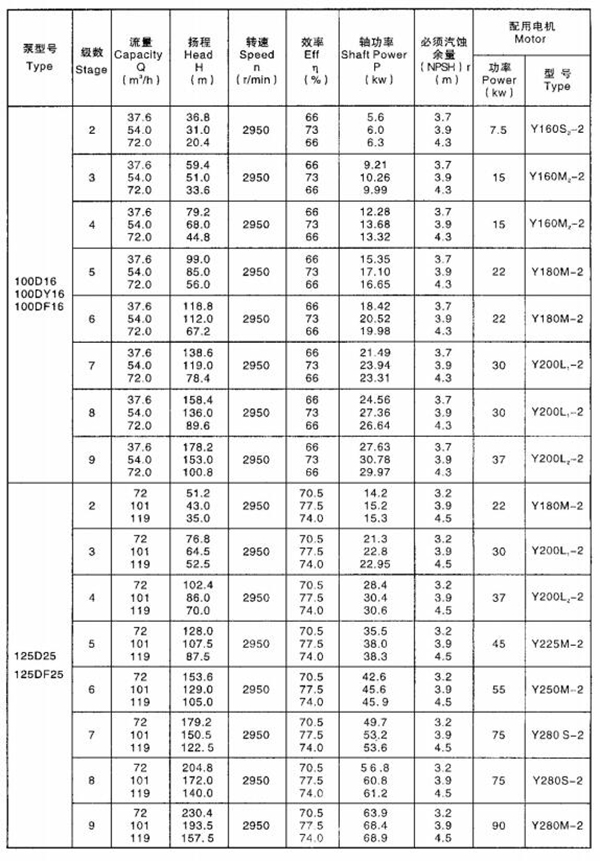

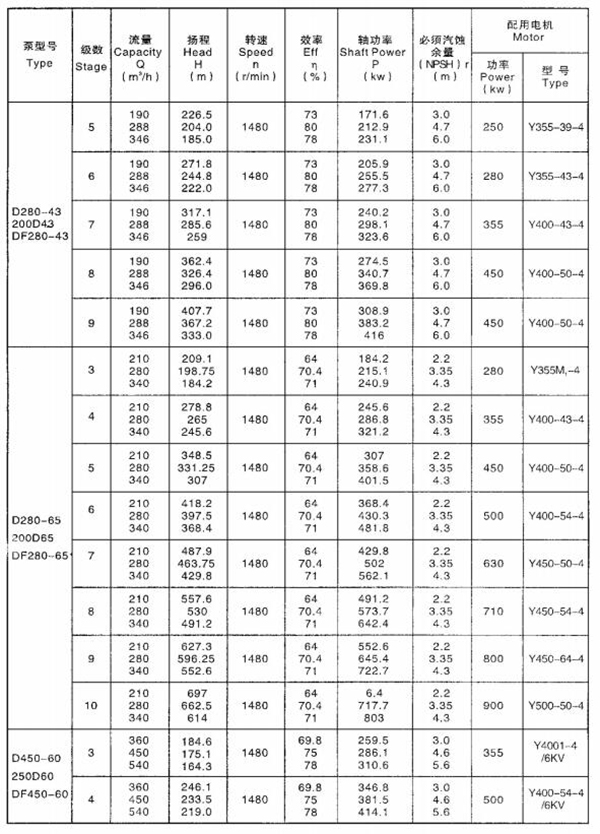

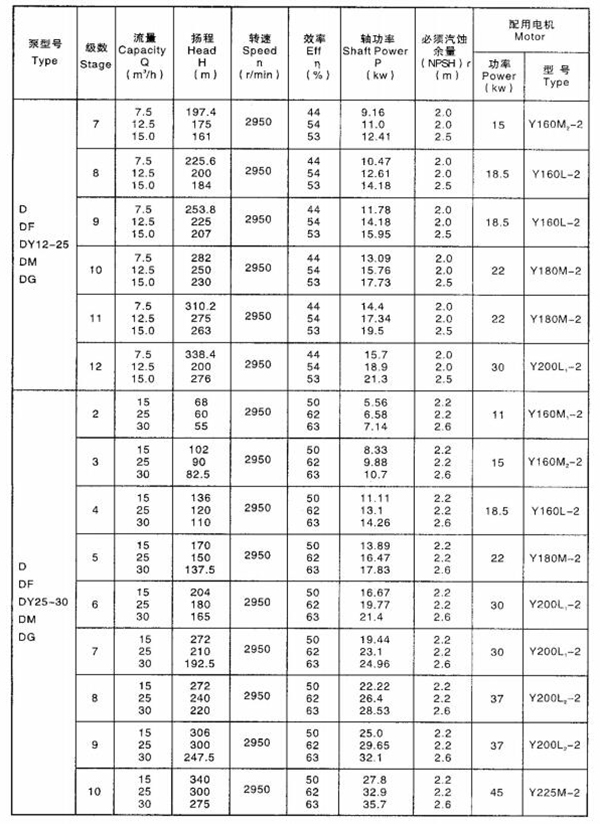

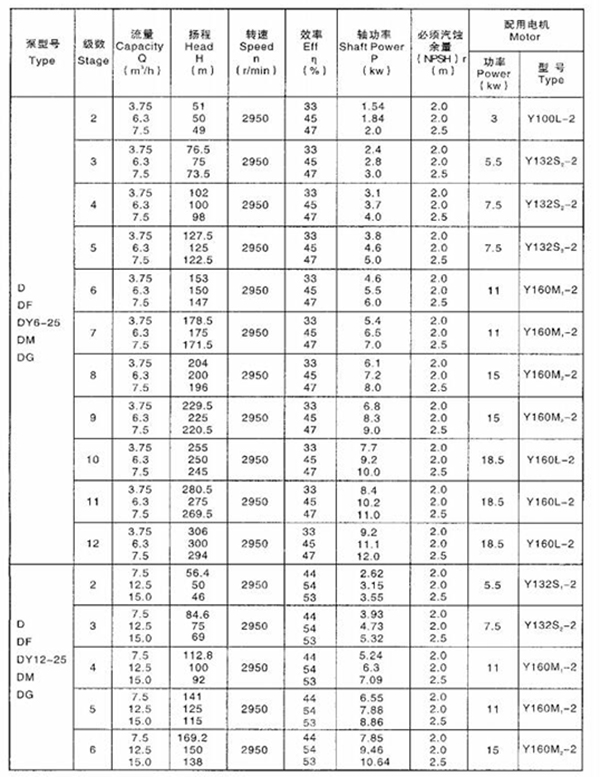

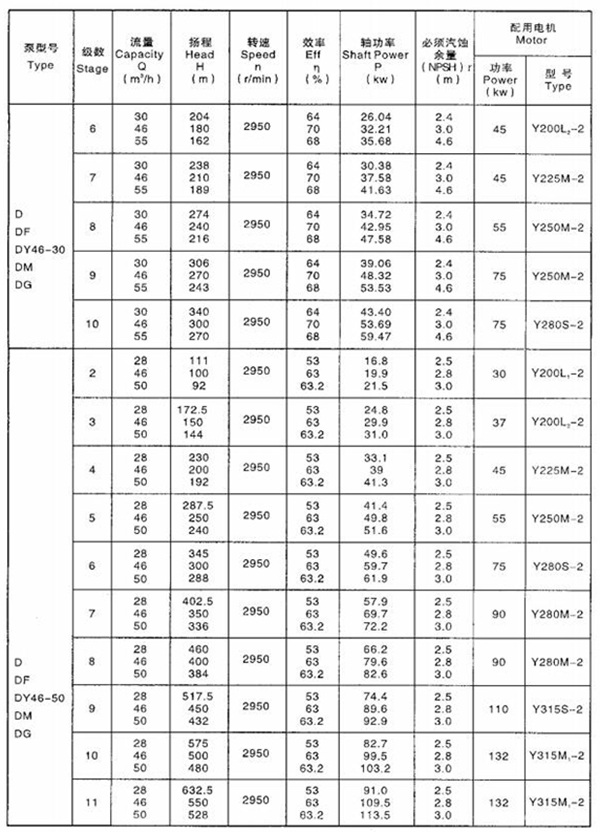

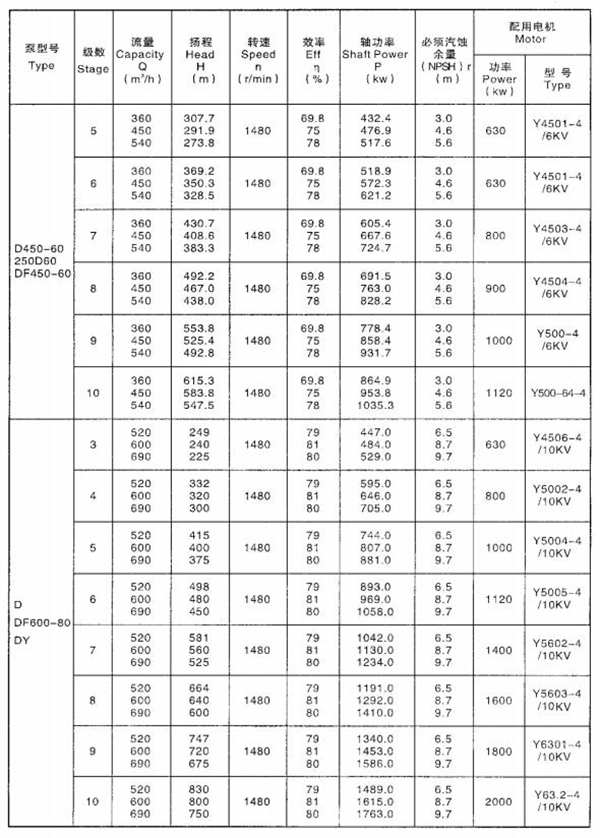

性能參數表：
